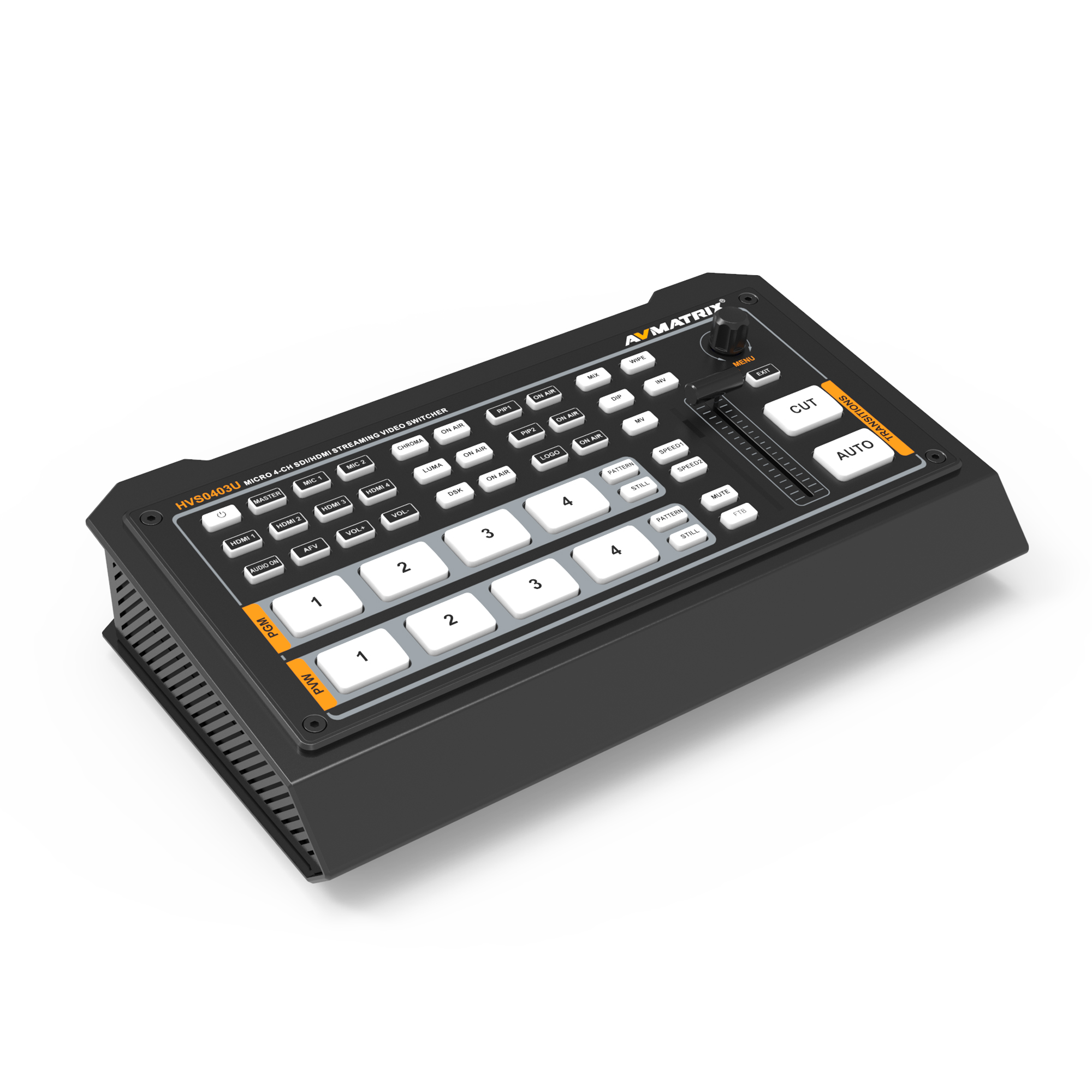

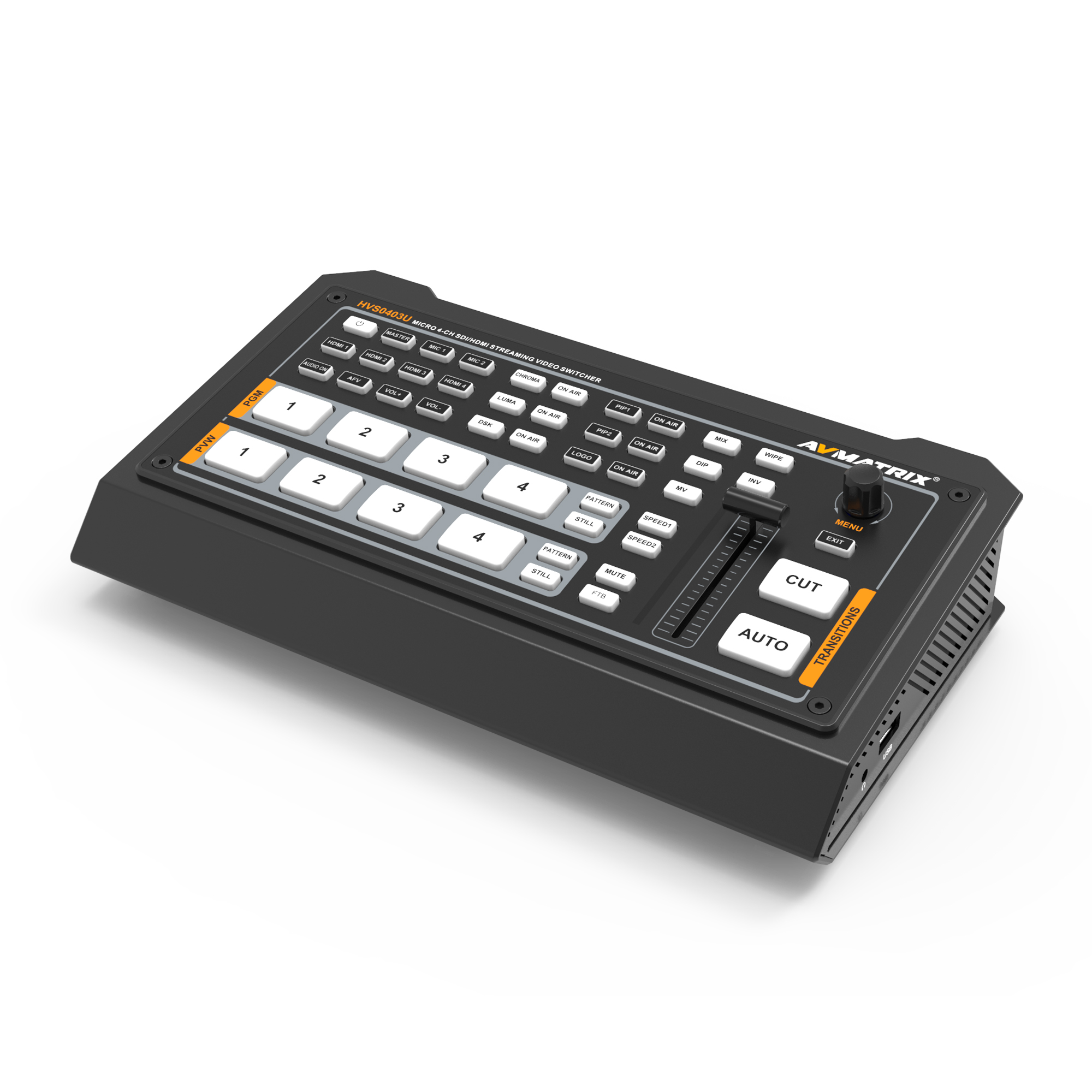

Мощный профессиональный 4-канальный видеомикшер с мультиформатными HDMI и SDI входами в компактном металлическом корпусе поддерживает различные функции, включая коммутацию видео, микширование аудио, выходы PGM / multiview / Aux, различные эффекты перехода, Chroma Key и т.д. Устройство поддерживает потоковое воспроизведение выступлений и презентаций на ПК через порт USB-C. Пользователь также может настроить различные параметры и быстро импортировать или экспортировать конфигурацию для различных сценариев.
Масштабирование сигналов выхода и Мультискрина
Микшер поддерживает многоформатные входы, включая сигналы HDMI/SDI 1080p, 1080i, 720p, 576i и 480p. Каждый выход поддерживает масштабирование вверх / вниз и может быть назначен как источник HDMI / SDI, PVW, PGM, чистый PGM или Mulliview. Кроме того, все камеры, а также статус настройки / меню можно контролировать с помощью выхода multiview.
USB-выход для потоковой передачи
Подключите микшер к компьютеру с Windows 7/8/10, Mac OS через USB-выход и используйте такие программы, как OBS, PotPlayer, vMix и т.д. для реализации прямой трансляции на Youtube, Twitter и т.д. платформы. Источником видеосигнала USB выхода может быть не только PGM-выход, но также HDMI/SDI входы, PVW или чистый PGM-выход.
USK и DSK
Видеомикшер поддерживает функции цветового и яркостного кеинга, что удобно для пользователей для удаления цвета синего/зеленого или черного фона для приложений виртуальной студии или живого вещания. Кроме того, пользователь может сделать точную настройку по цвету, используя настройки выбора цвета, порога и усиления.
Эффекты перехода
В видеомикшере доступны эффекты WIPE (11x2 вариантов), микширования и затемнения. Переход может быть выполнен с помощью кнопки AUTO или ручки T-Bar. Пользователь также может осуществлять переход без эффекта, переключаясь через CUT.
Режимы 2xPIP (картинка в картинке) и POP (картинка вне картинки)
Видеомикшер имеет функцию 2хPIP, которая позволяет накладывать 2 дополнительных окна на выход PGM, размер и положение этих окон можно регулировать. Кроме того, пользователь может использовать функцию POP для наложения двух экранов одинакового размера на выход PGM.
Наложение логотипа
Пользователь может добавить логотип с USB-накопителя в PGM. Размер и положение логотипа можно регулировать, а изображение логотипа может быть в формате PNG, JPG, BMP и т.д.
Управление медиа ресурсами
Видеомикшер имеет мощную встроенную функцию управления мультимедиа с 39 предустановленными шаблонами. Пользователь также может импортировать изображение с USB-накопителя, или захватить и сохранить изображение скриншота SDI1, SDI2, HDMI3, HDMI4, Clean PGM или PGM.
Микширование звука / AFV
Возможно микширование 2 встроенных аудиоканалов из HDMI и 2 SDI, а также 2 внешних аналоговых аудиосигналов (микрофонный/линейный уровень) в выход PGM. Пользователь может включать / выключать или регулировать громкость и задержку звука для каждого канала независимо. Кроме того, 2 встроенных аудиоканала HDMI и 2 SDI могут быть в режиме AFV.
Программное обеспечение для управления от ПК
Бесплатное программное обеспечение для управления от ПК можно загрузить с веб-сайта. Пользователь может удаленно управлять всеми настройками устройства с помощью управляющего программного обеспечения, включая эффекты перехода, настройки звука, настройки мультиэкрана и управление мультимедиа и т.д.
Широкая область применения
Видеомикшер может широко использоваться в различных сферах, таких как виртуальная студия, спортивные трансляции, образование, церковь, интернет, концерты и так далее.
Основные характеристики
-
2 входа HDMI и 2 входа 3G-SDI с автоматическим детектированием формата сигнала
-
2×HDMI PGM выхода,1×HDMI multiview выход, 1×USB type-C выход
-
Все выходы настраиваются и назначаются
-
Выход USB для захвата и стриминга программы с помощью ПК или смартфона Android
-
Наглядный экран multiview и статуса
-
Первичный кеинг: яркостной, цветовой кеинги, два окна «картинка в картинке»(PIP) и «картинка вне картинки» (POP)
-
Вторичный кеинг и наложение логотипа (LOGO)
-

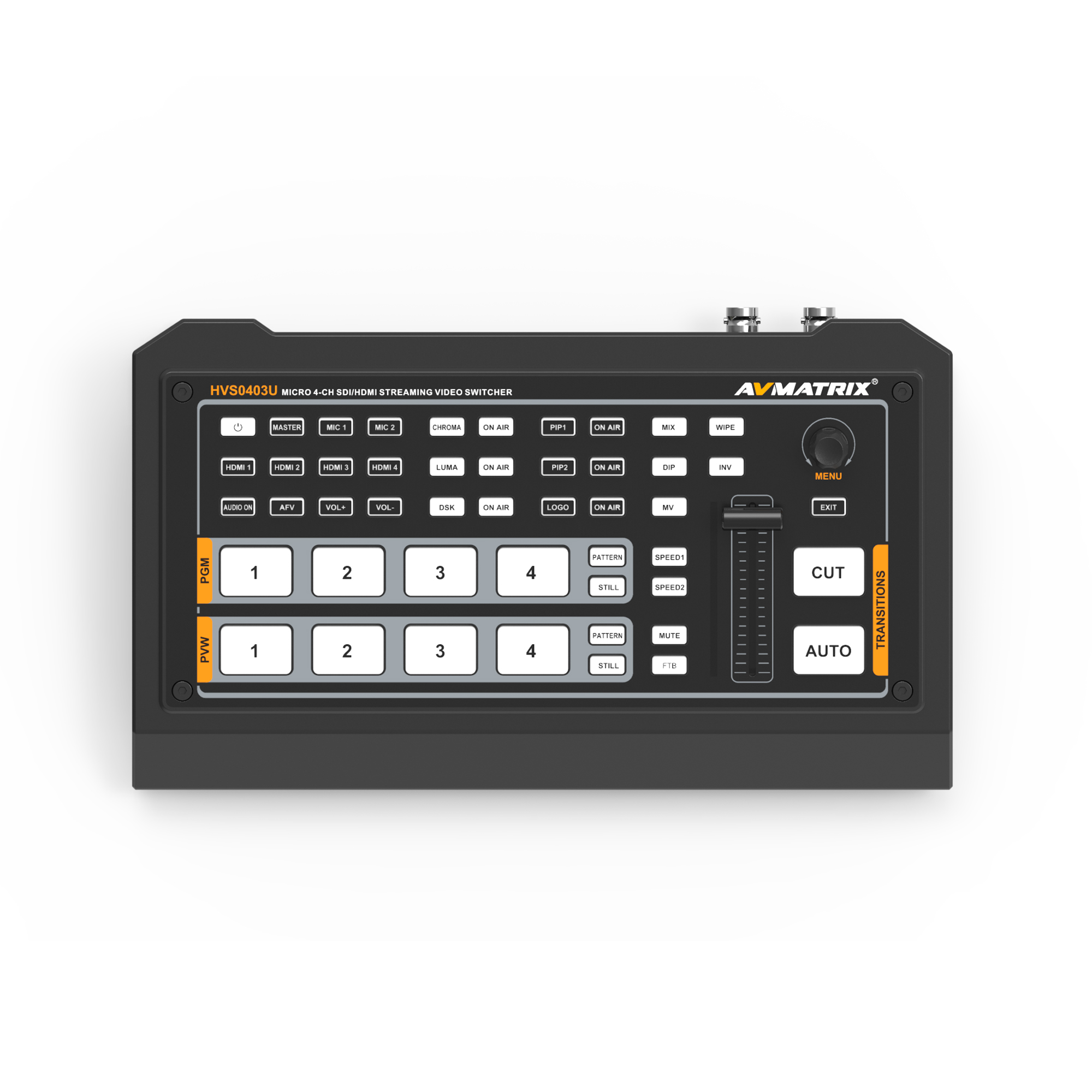

Варианты переходов: ручкой T-bar/ Auto/ Cut; различные эффекты перехода: WIPE(11×2 вариантов) / микширование (MIX)/ затемнение (DIP)
-
Микшер аудио: вложенные аудиоканалы сигналов 2xSDI и 2xHDMI и 2-канальные входы MIC/ line; настраиваемая задержка звука
-
Библиотека медиа: 39 шаблонов по умолчанию, 16 импортированных изображений, 16 захваченных изображений, 2 генератора цветного фона
-
Порт локальной сети (LAN) для дистанционного управления с компьютера
-
Режимы FTB/ MUTE/ STILL/ GPIO для внешней сигнализации
Модель видеомикшера | AVMATRIX HVS0403U |
Функции | |
Переходы | T-Bar/AUTO/ CUT |
Эффекты | Wipe (11×2 patterns)/ Mix/ DIP/ Still(freeze)/ MUTE/ FTB |
Компоновка | 2 шаблона окна Multiview (6 окон контроля видео и меню состояния) |
Типы прокеивания |
Первичный кеинг: яркостной (Luma Key ×1)/ по цвету (Chroma Key) ×1/ картинка в картинке PIP ×2/ POP Вторичный кеинг: DSK ×1/ Logo ×1 |
Аудио микшер |
HDMI ×2, SDI×2 и MIC/ Line level ×2; Задержка аудио: 0-500ms |
Медиа |
Изображения по умолчанию: 39 предустановленных шаблонов Локальные изображения: до 16 импортированных изображений Захваченные изображения: до 16 изображений |
Внутренние генераторы |
Генератор шаблонов ×1 Цветовые генераторы ×2 |

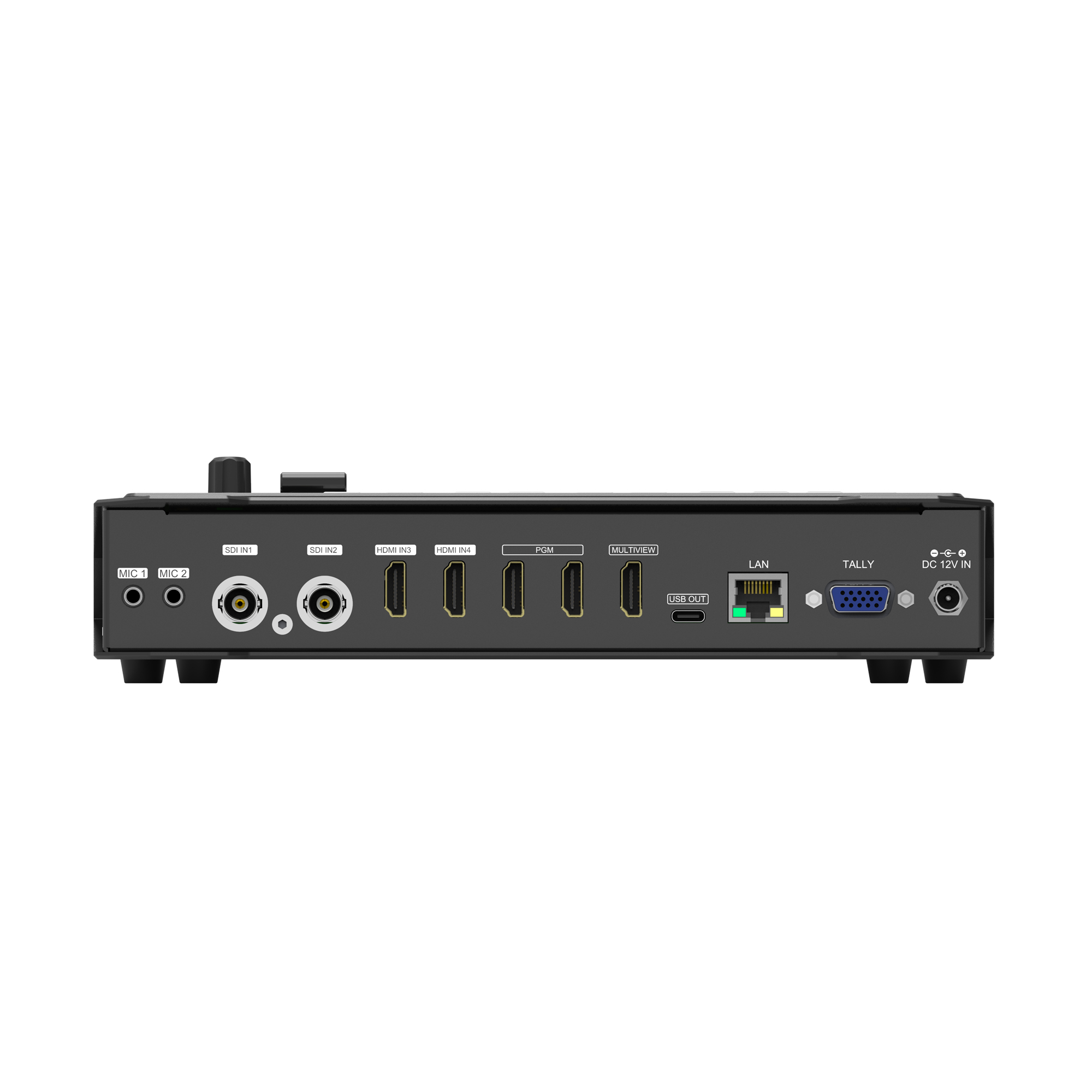

Входы | |
Входы видео | HDMI type-A ×2, SDI×2 |
Входы аудио | MIC/ Line level (3.5mm stereo audio) ×2 |

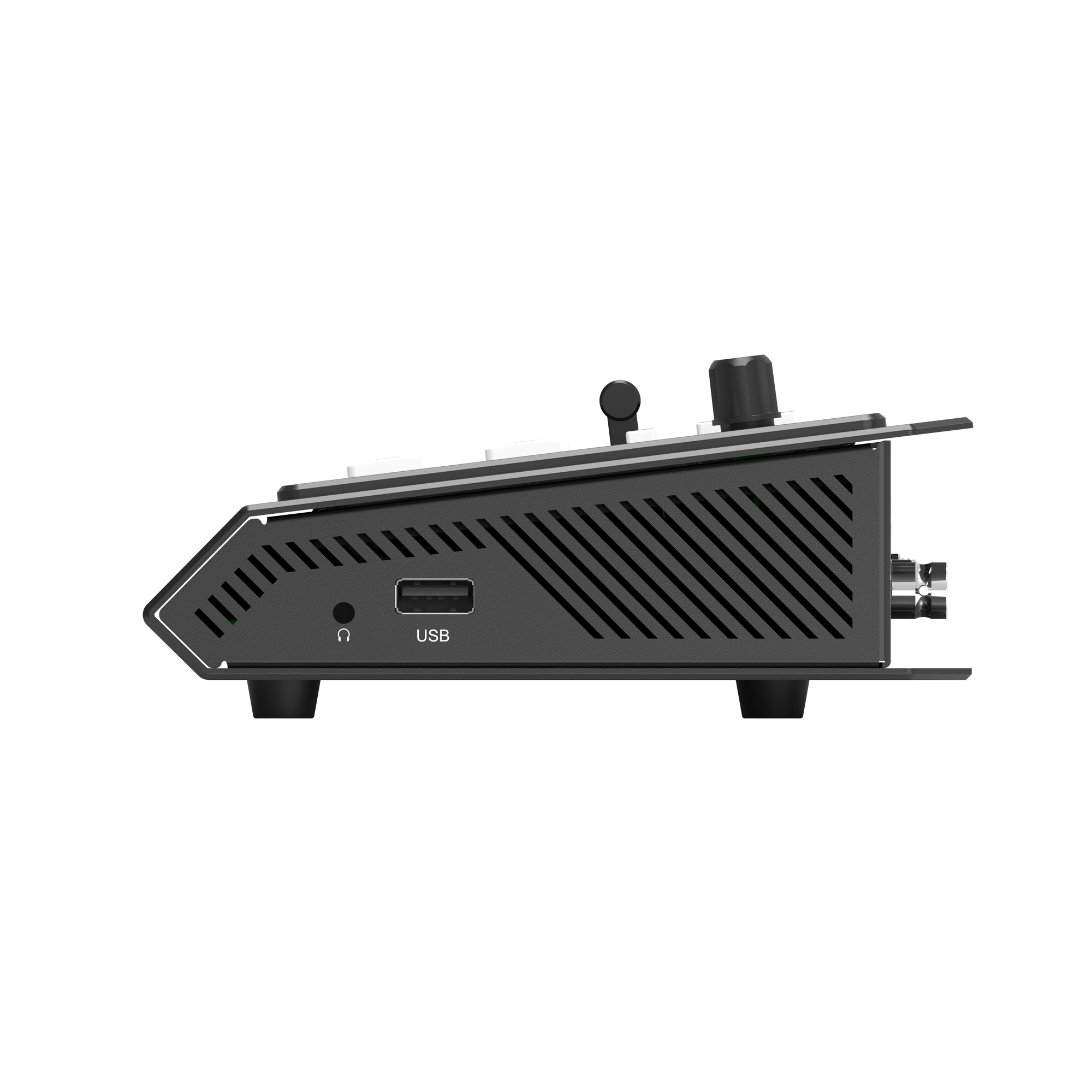

Порт USB | USB type-A ×1(для USB диска для импорта изображений или апгрейда ПО устройства) |
Порт LAN | LAN×1 (используется только для управления через ПК) |
Выходы | |
Выходы видео |
HDMI type-A PGM ×2 HDMI type-A Multiview ×1 USB2.0 type C ×1 (Streaming on PC) Назнач. SDI 1~2, HDMI3~4,PGM, Clean PGM, PVW, Color bar, Multiview |
Передача данных | |
Tally | DB-15 ×1 |
Поддерживаемые стандарты | |
HDMI входные стандарты |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 25/ 24 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60 |
Стандарты HDMI выхода PGM | 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50 |
Стандарты HDMI выхода Multiview | 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50 |
Цветовое пространство HDMI | RGB/ YUV |
SDI входные стандарты |
1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.981080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 PAL, 525i 59.94 NTSC |
Цветовое пространство SDI | YUV |
USB выход | MJPG, Up to 1080p 60 |
Форматы носителей медиа |
Поддерживаемые форматы дисков USB: FAT32, Ext3, Ext4, up to 256GB Поддерживаемые форматы изображений: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, mpo, tga Поддерживаемые форматы логотипов: png, bmp, jpg, gif, jpeg, ppm, pbm, tif, jps, mpo, tga Поддерживаемые размеры логотипов: 10×10 pixel to 600×600 pixel |
Прочие параметры | |
Питание | Широкий диапазон напряжений: 7~24 В; Мощность потребления:12Вт (12В 1A) |
Разъём питания | DC 12V ×1 |
Размеры (ДхШхГ) | 244.5×143.2×44.5 мм |
Вес | 1019.6 г |
Температура | Рабочая: 20℃~60℃, Хранения: -30℃~70℃ |
- Видеомикшер AVMATRIX HVS0403U
-
Блок питания (12V 2A)
- USB кабель (тип A-C)
- Разъём Tally (DB-15)
- Руководство по эксплуатации и гарантийный талон
