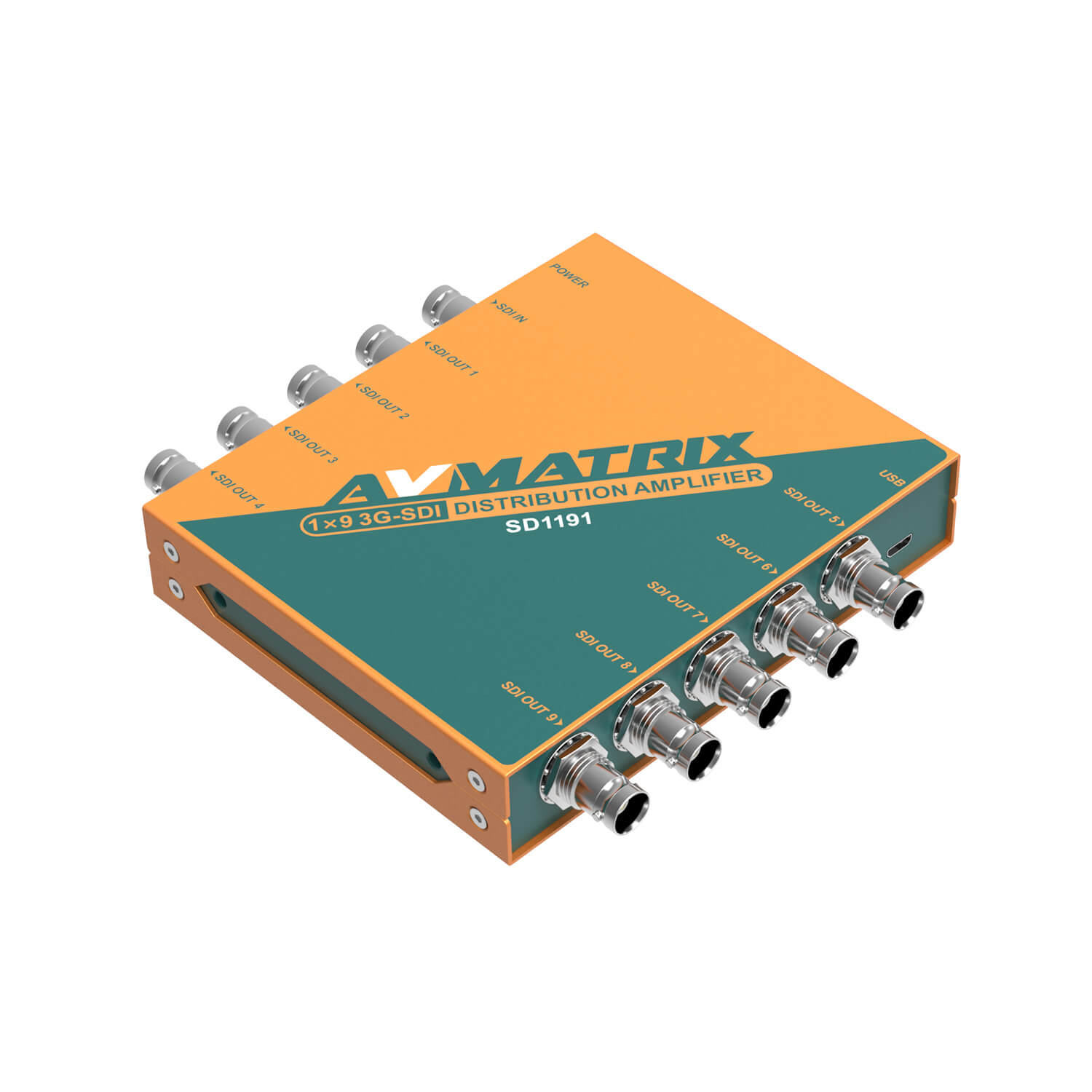

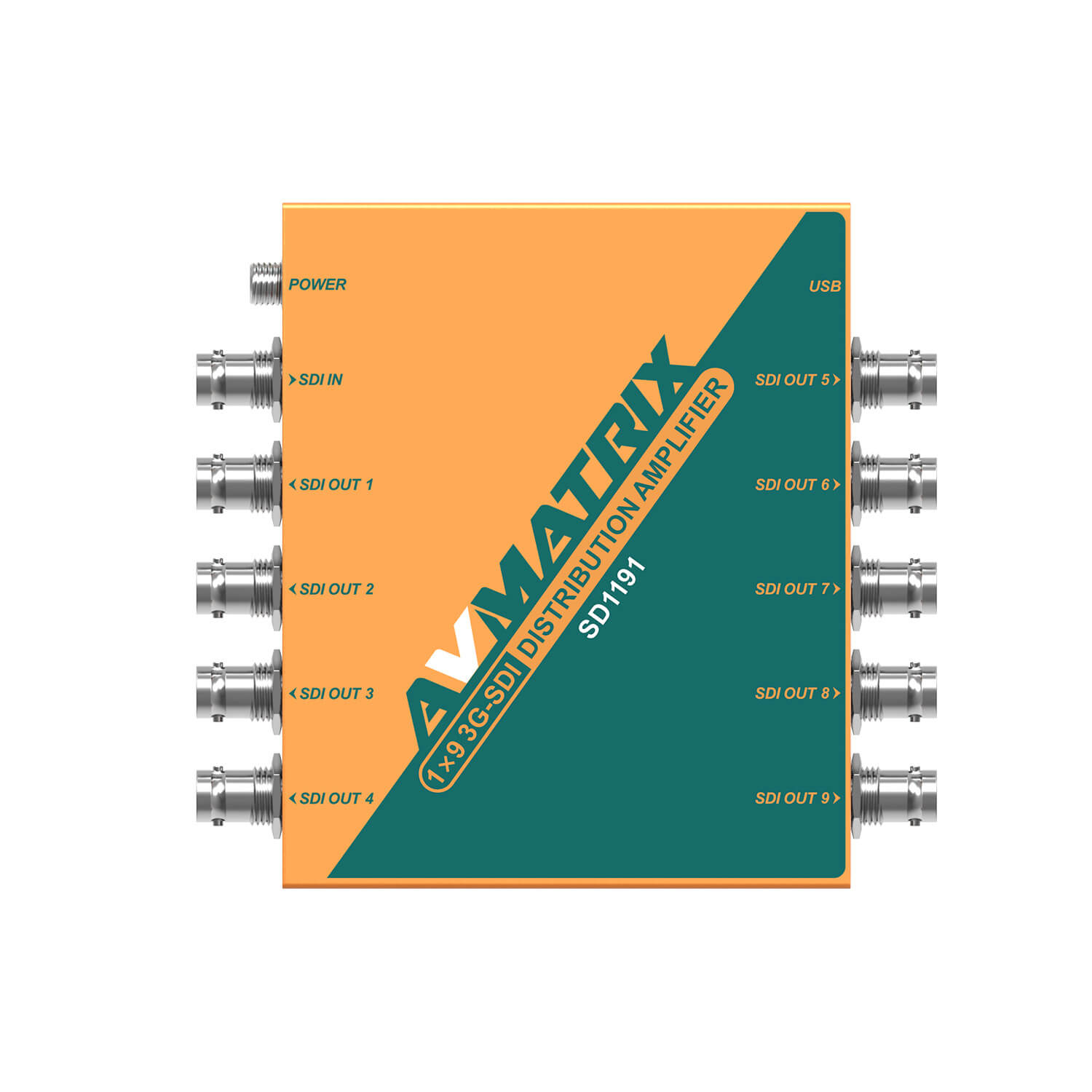

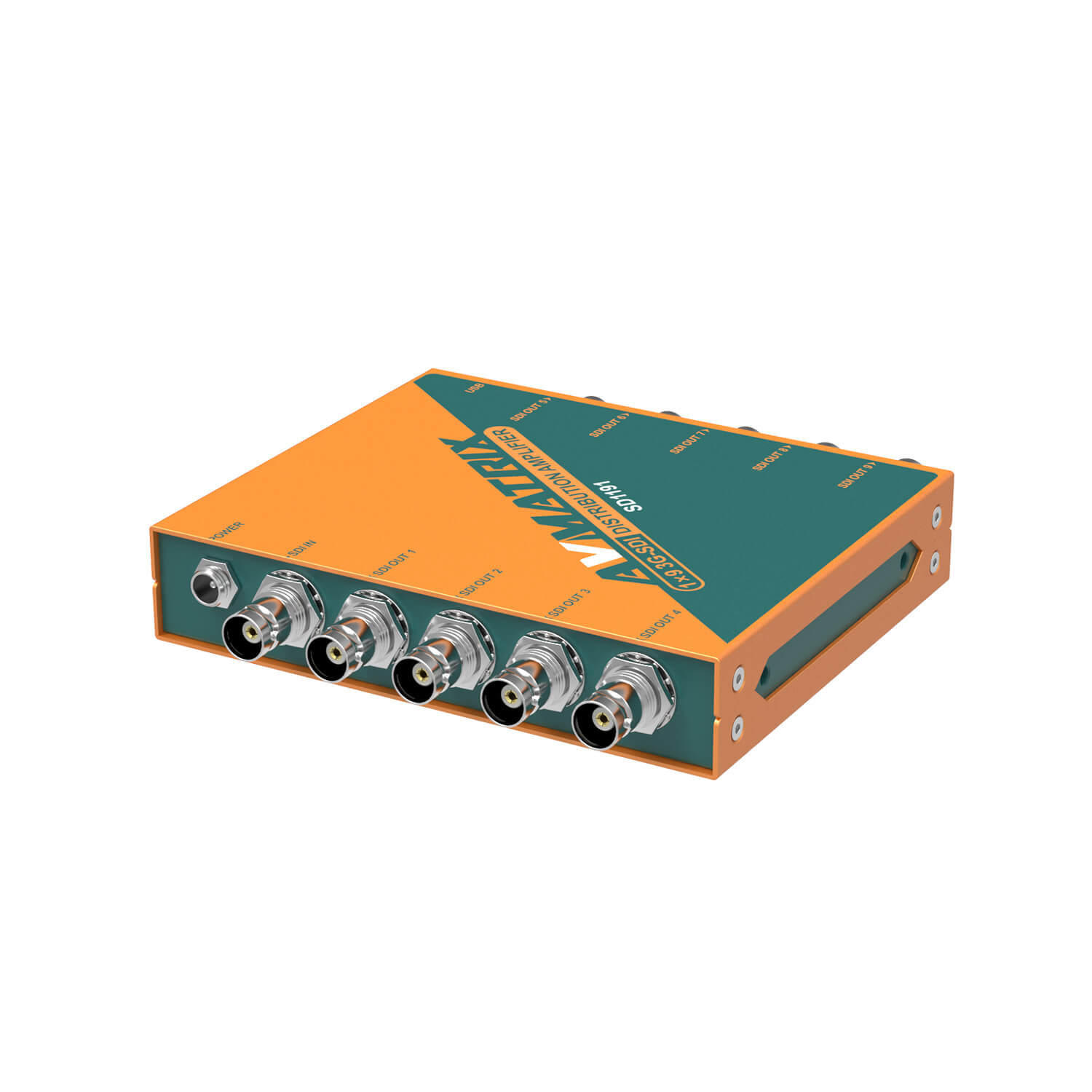

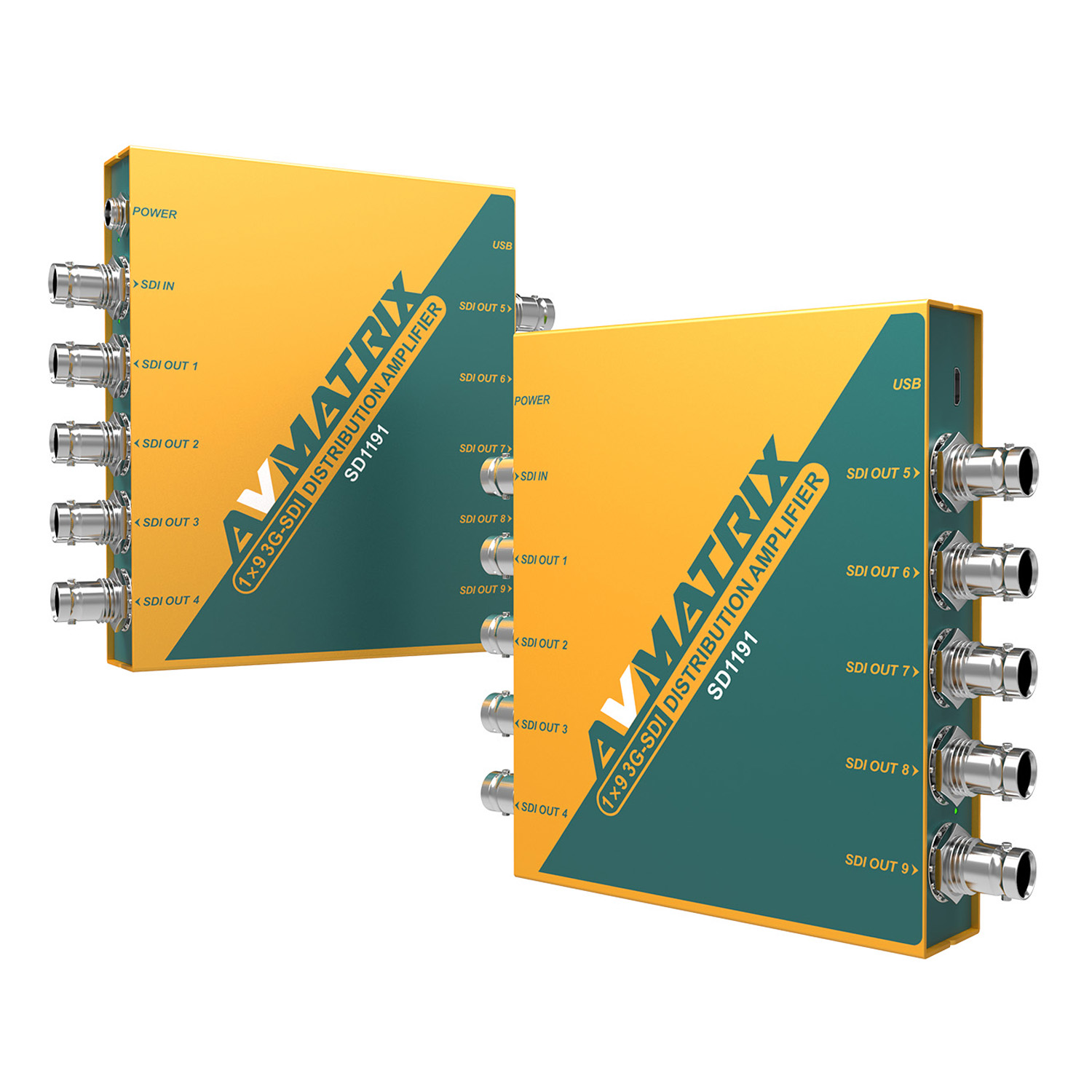

SD1191 представляет собой миниатюрный усилитель-распределитель 1x9 3G/HD/3G-SDI с восстановлением тактовой частоты. Формат входного сигнала SD/HD/3G-SDI определяется автоматически. Устройство обеспечивает компенсацию потерь в кабеле и восстановление сигнала, что позволяет увеличить длину кабеля SDI для SD сигнала: 400 м, HD: 200 м, 3G: 120 м. Кроме того, этот усилитель-распределитель обеспечивает совместимость всех входов и выходов с сигналами ASI.
Распределение сигнала 1x9
SD1191 - это компактный усилитель-распределитель с одним входом и с девятью выходами для многоскоростных SDI видеосигналов до 1080P 60 Гц (2,97 Гбит/ с). Выходы поддерживают сигнал DVB-ASI
Восстановление сигнала SDI – до 400 метров
SD1191 включает встроенные системы компенсации потерь в кабеле и восстановления сигнала SDI. Устройство регенерирует сигнал SDI, уменьшает джиттер SDI и улучшает качество сигнала SDI по шаблону Yey Pattern (показатели глазкового теста) до того, как он попадет на обработку в устройство. Это позволяет увеличить длину кабеля (3G: 120 м. HD: 200м. SD: 400 м).
Основные характеристики
-
Высокоскоростная обработка сигналов 3G/HD/SD-SDl
-
Автоматическая компенсация потерь в кабеле и восстановление сигнала
-
9 буферизованных выходов с восстановлением тактовой частоты
-
Поддержка сигнала DVB-ASI
-
Все служебные данные, передаются на все выходы
-
Светодиодные индикаторы питания и входного сигнала
-
Резьбовой фиксирующий разъем питания
-

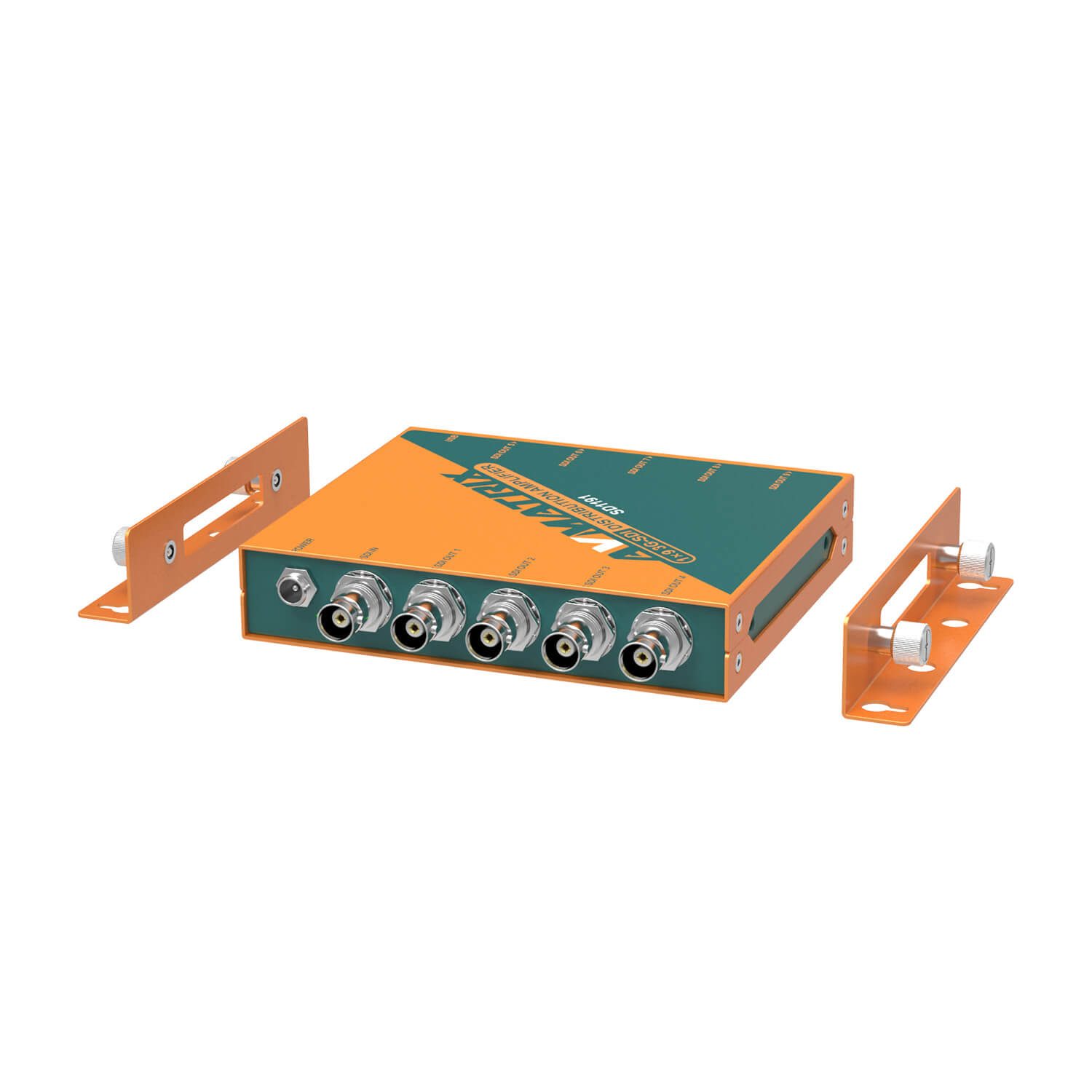

Конструкция съемного кронштейна для настенного монтажа
| Модель | AVMATRIX SD1191 3G-SDI 1×9 |
| Интерфейсы | |
| Вход | SD/HD/3G-SDI/DVB-ASI x 1 |
| Выход | SD/HD/3G-SDI/DVB-ASI x 9 |
| Форматы | |
| Скорость передачи видео SDI | SD/HD/3G-SDI |
| Поддерживаемые форматы SDI |
1080p 60/59.94/50/30/29.97/25/24/23.98 1080PsF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 30/29.97/25/24/23.98 625i 50 525i 59.94 |
| Стандарты SDI | SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A и B |
| Стандарты ASI | DVB-ASI |
| SDI Цветовое пространство, точность цветопередачи |
RGB 4:4:4 10 бит/12 бит YUV 4:2:2/4:4:4 10 бит/12 бит |
| Автопереключение SDI | Автодетектирование SD, HD и 3G-SDI на входе |
| Прочие параметры | |
| Разъем питания | Разъем питания с резьбой, |
| Напряжение питания | DC 5-17 В |
| Мощность потребления | 1,0 Вт |
| Рабочая температура | -20℃~ 60℃ |
| Температура хранения | -30℃~ 70℃ |
| Рабочая влажность | 0%~90% без конденсата |
| Размеры | 125,5х104 х24,5 мм |
| Вес | 600 г |
- Усилитель-распределитель AVMATRIX SD1191 3G-SDI 1×9
- Монтажный кронштейн – 2
- Универсальный источник питания DC 12V
- Руководство по эксплуатации и гарантийный талон
