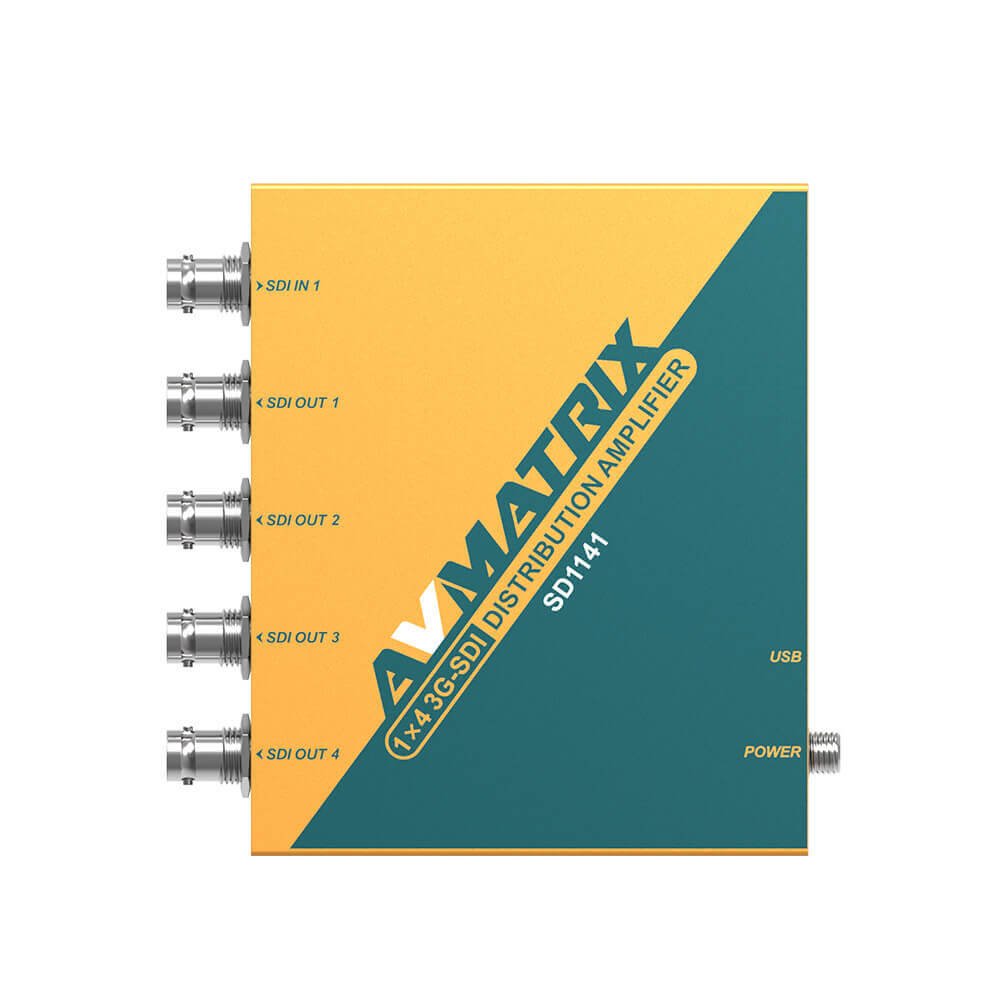

AVMATRIX SD1141 – это компактный усилитель-распределитель с одним входом и четырьмя выходами SDI, со скоростной обработкой SDI видеосигналов до 1080P 60Гц (2,97 Гбит/с). Выход 2 и выход 4 поддерживают сигнал DVB-ASI.
Восстановление сигнала SDI – до 400 метров
SD1141 поддерживает функции реклокинга и компенсации потерь сигнала SDI. Они регенерируют сигнал SDI на входе, уменьшают джиттер SDI и улучшают качество качество сигнала SDI по шаблону Yey Pattern (показатели глазкового теста) до того, как он попадет на обработку в устройство. Это позволяет увеличить длину кабеля (3G: 120 м, HD: 200 м, SD: 400 м).
Широкая сфера применения
SD1141 идеально подходит для использования на объектах теле- и видеопроизводства, в передвижных телевизионных станциях, центрах управления и контроля, для визуализации в медицинских учреждениях, при проведении мероприятий и театральных постановок, а также в других областях.
Основные характеристики
-
Автоматическое определение форматов сигнала SD/HD/3G-SDI
-
4 буферизованных выхода с восстановлением тактовой частоты
-
Поддержка стандарта DVB-ASI на выходах 2 и 4
-
Автоматическая компенсация потерь в кабеле на входе и восстановление сигнала
-
Сквозная передача служебных данных и вложенного звука по всем выходам
-
Светодиодные индикаторы питания и реклокинга сигнала
-
Питание от разъема с резьбовой фиксацией или microUSB
-

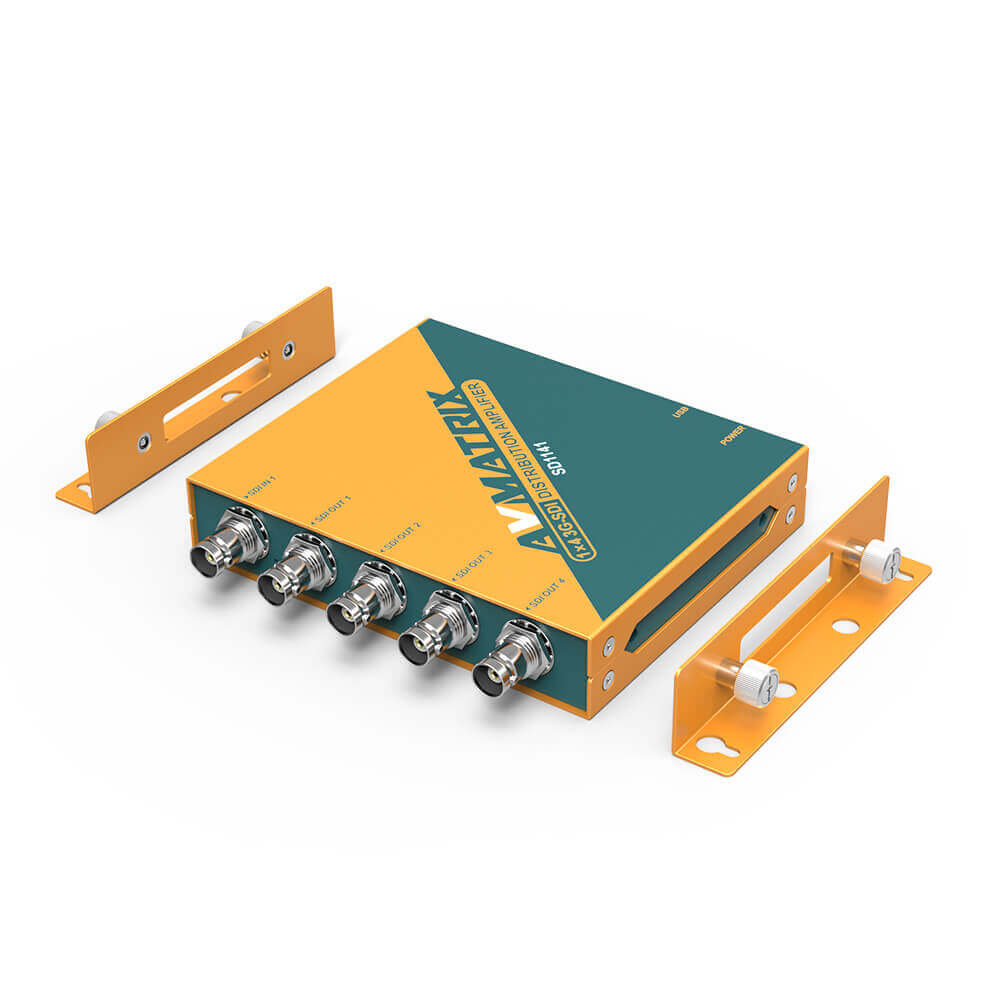

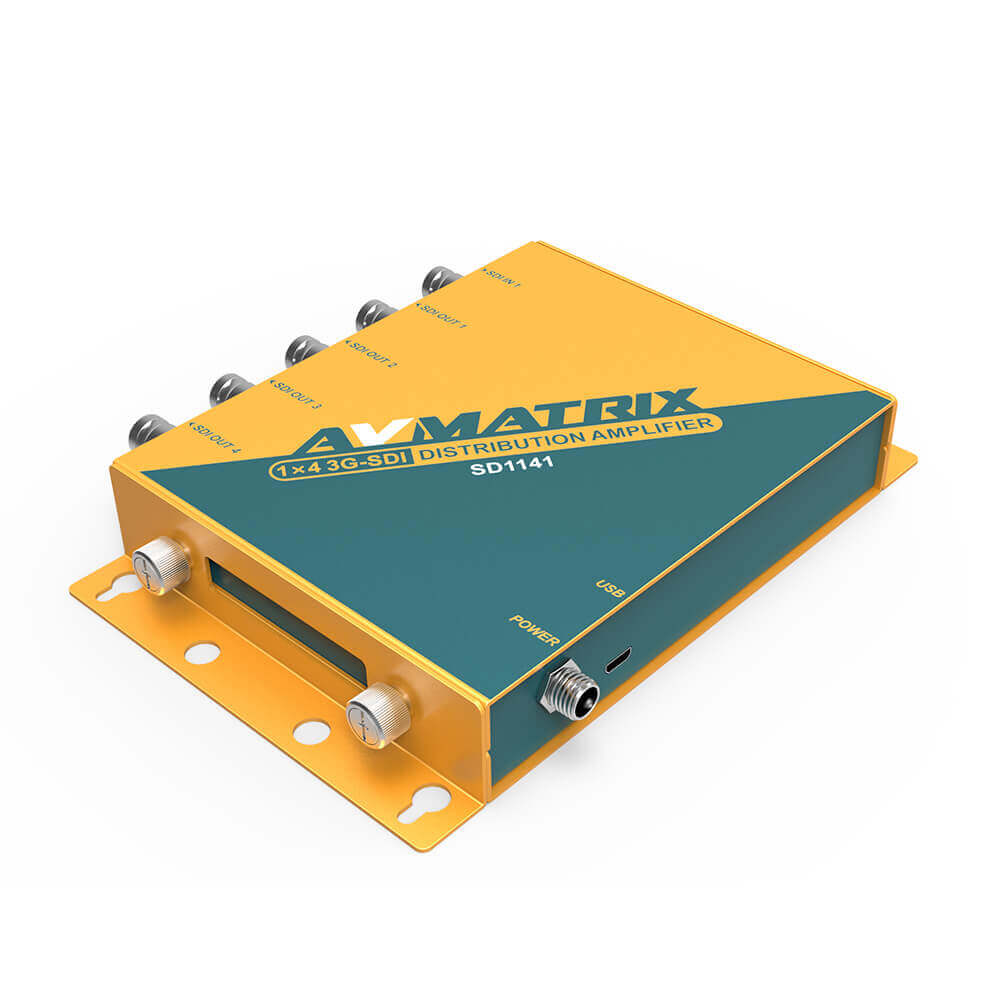

Съемный кронштейн для настенного монтажа
| Модель | AVMATRIX SD1141 |
| Интерфейсы | |
| Входы | SD/HD/3G-SDI×1 |
| Выходы | SD/HD/3G-SDI×4 (выходы 2 и 4 поддерживают сигнал DVB-ASI) |
| Форматы | |
| Форматы SDI |
(2K)2048×1080p30/29.97/25/24/23.98 (2K)2048×1080PsF30/29.97/25/24/23.98 (HD)1920×1080p60/59.94/50/30/29.97/25/24/23.98 (HD)1920×1080PsF30/29.97/25/24/23.98 (HD)1920×1080i60/59.94/50(HD)1280×720p60/59.94/50 (HD)1280×720p30/29.97/25/24/23.98 (SD)625i50 (SD)525i59.94 |
| SDI скорость видеопотока | SD,HD и 3G-SDI |
| SDI cоответствие стандартам | SMPTE 259M / SMPTE 292M / SMPTE 296M / SMPTE 372M / SMPTE 424M / SMPTE 425M Level A и Level B |
|
ASI cоответствие стандартам |
DVB-ASI |
| SDI цветовое пространство и разрешение | RGB 4:4:4 10bit/12bit, YUV 4:2:2 10bit/12bit, YUV 4:4:4 10bit/12bit, XYZ 4:4:4 12bit |
| SDI автоопределение | Автовыбор SD, HD и 3G-SDI на входе |
| Прочие параметры | |
| Питание | micro-USB =5В или =5В…17В(1.0Вт) |
| Рабочая температура | -20~60°С |
| Температура хранения | -30~70°С |
| Размеры | 125×104×24.5мм |
| Вес | 500 г |
- Усилитель-распределитель AVMATRIX SD1141 сигнала 3G-SDI 1х4
- Сетевой адаптер
- Монтажный кронштейн – 2 шт
- Руководство по эксплуатации и гарантийный талон
