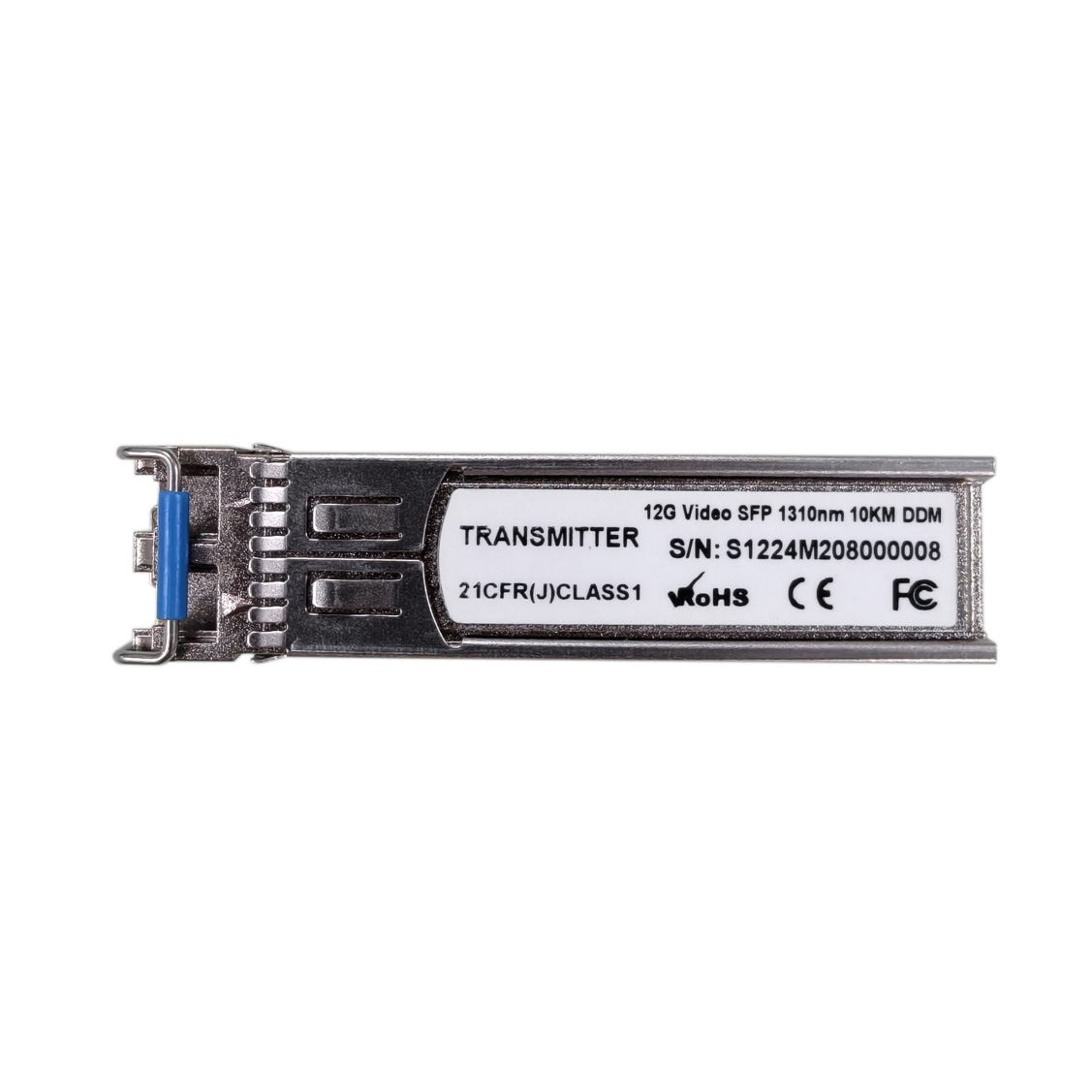

Модуль передатчика AVMATRIX SFP 12-TX расширяет возможности преобразователя сигналов SC 2020-12G и обеспечивает передачу данных по оптоволокну на большие расстояния до 10 км.
Видеотрансмиттер SFP 12-TX состоит из передатчика c DFB-лазером с длиной волны 1310 нм.
Модуль SFP 12-TX включает в себя передатчик, который преобразует электрический сигнал SDI в оптический для передачи по оптоволокну. Длина волны составляет фиксированные 1310 нм и подходит для передачи на расстояние до 5–10 км со скоростью 11,88 Гбит/с по одномодовому волокну.
Комбинация 2-в-1 из SC2020-12G и SFP 12-TX сочетает в себе профессиональный преобразователь сигналов и оптоволоконный удлинитель в компактной конструкции, поддерживая преобразование между 12G-SDI и HDMI 2.0 с разрешением до 4K60.
Модуль предназначен для спортивных трансляций, удаленных студий, выездных съемок, концертов и т.д.
Особенности:
- Выходы: оптоволоконный выход ×1
- Передача и прием сигнала на расстояние до 10 км по одномодовому LC-симплексному волокну длиной волны 1310 нм.
- Передача и прием сигнала 12G-SDI с поддержкой разрешения до 4K при 60 Гц (2160p60)
- Скорость передачи данных до 11,88 Гбит / с
- 1310-нм DFB-лазерный передатчик и PIN-приемник
- Расстояние до 5 ~ 10 км при 11,88 G при передаче SMF
- Совместимость с SD, HD, 3G-SDI, 6G-SDI, 12G-SDI
- Поддержка SMPTE 424M, SMPTE 292M, SMPTE 259M, SMPTE ST-2081, SMPTE ST-2082
- Поддержка передачи патологических паттернов
- Источник питания 3,3 В
- Рабочая температура корпуса: от 0 до +70°C
- Разъем SFP с возможностью горячего подключения + LC-разъем для подключения к корпусу устройства
- Лазерное устройство класса I
Совместимые стандарты:
- Соответствует стандарту SFP + MSA
- Соответствует стандарту SFF-8472
- Соответствует требованиям RoHS
- Соответствует стандарту SMPTE 424M/297M (1080p50/59.94/60 2.97 Гбит/с)
- Совместимость с SMPTE 292M/297M (HDTV - 1,485 Гбит/с)
- Совместимость с SMPTE 259M/297M (SDTV - 270/360 Мбит/с)
- Соответствует стандарту SMPTE ST-2081 (2160p30 - 6 Гбит/с)
- Соответствует стандарту SMPTE ST-2082 (2160p60 - 12 Гбит/с)

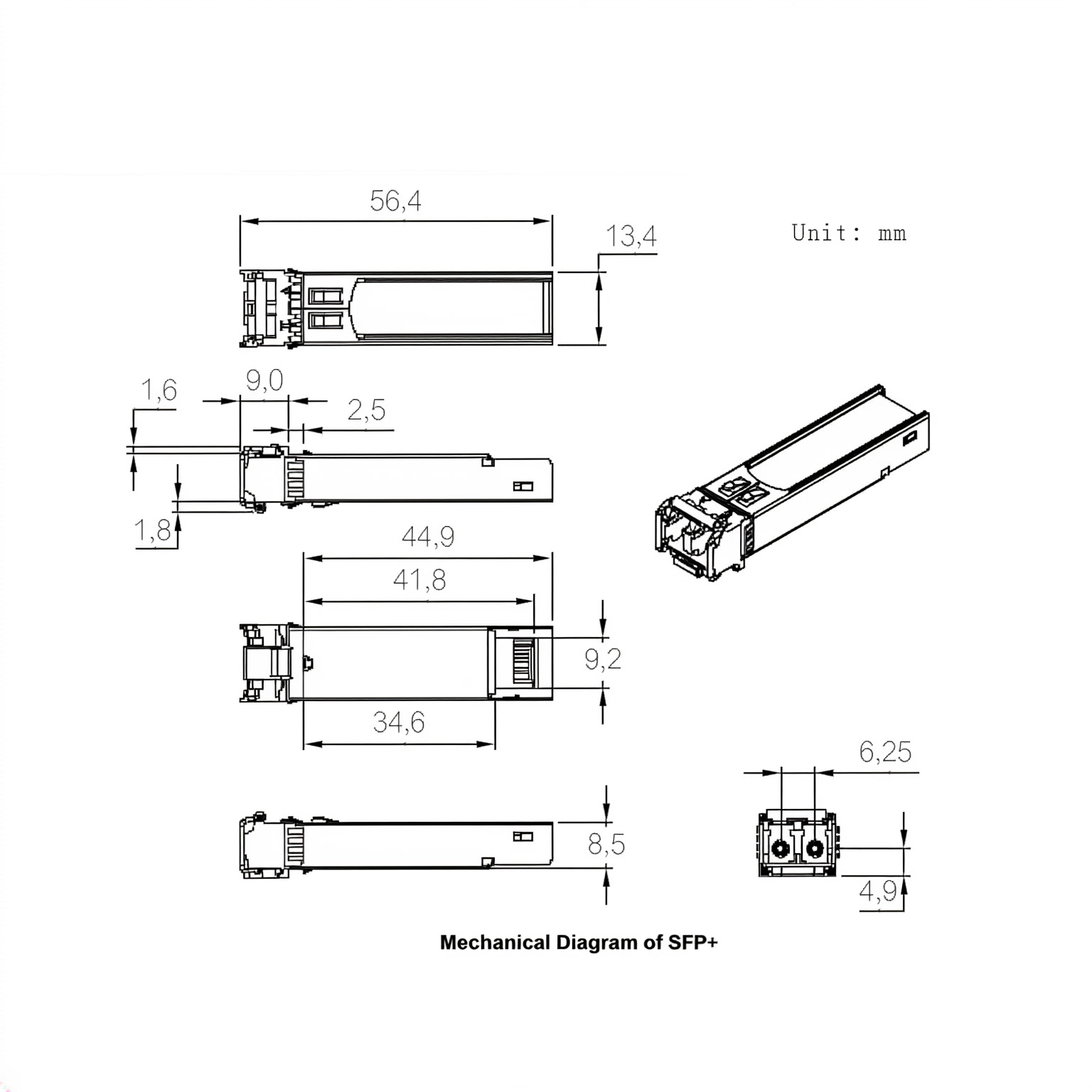

Размеры (ДШГ): 56,4 х 13,4 х 8,5 мм
Вес: 16 г
- Оптический модуль AVMATRIX SFP 12-TX передатчик для SC2020-12G
- Руководство по эксплуатации и гарантийный талон
